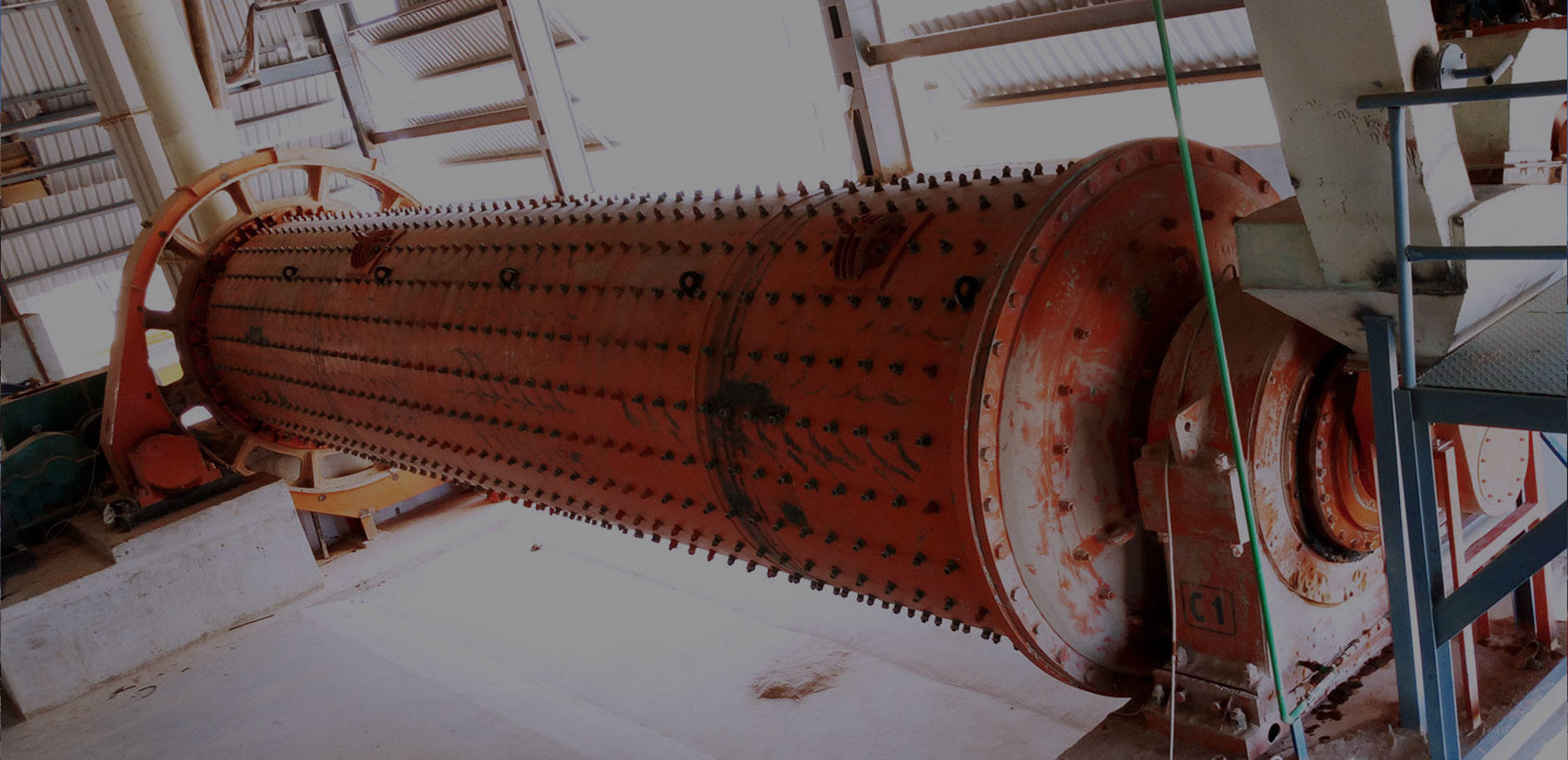

风扫煤磨是一种用于粉磨和烘干不同硬度煤炭的设备,它由进料装置、主轴承、回转部分、传动装置、进出料装置、高压起动装置以及润滑系统构成。该设备在水泥建材、火力发电、冶金工业、化学工业等领域得到广泛应用。其结构设计合理,能够快速地进行煤炭粉磨,同时实现烘干的功能,为煤粉制备提供了理想的解决方案。具备精良的工程和设计,风扫煤磨在各个行业中均展现出优秀的性能和应用价值。
风扫煤磨设备能够实现连续生产,具备出色的生产能力,为高效加工提供支持。
该设备的细度调整轻松简便,安装和维修也非常方便,使操作更加便捷高效。
风扫煤磨的结构紧凑,保证稳定运转,同时其长寿命设计延长了设备的使用寿命,为持久性能提供了保障。
无论煤炭硬度如何,该设备都表现出色,对各种硬度的煤炭均可进行粉磨,展现出卓越的适应性。
这台磨机采用边缘传动方式,电动机透过减速机和齿轮将动力传输至磨机。
原始煤炭通过进料装置进入,同时约300℃的热风通过进风管注入,特制扬料板在烘干仓内将煤块提升,使其与热风进行强烈的热交换,完成烘干。
随后,经过装有研磨体(钢球)的粉磨仓,煤块被彻底粉碎和研磨成煤粉。粉碎同时,引风机经由出料装置将已粉碎的煤粉和气体一同排出磨机,粗颗粒经返料螺旋返回粉磨仓再次研磨。
项目 规格 (m) | Φ1.7×2.5 | Φ2.2×4.4 | Φ2.4×4.75 | Φ2.4×4.5+2 | Φ2.6×5.25+2.25 | Φ2.8×5+3 | Φ3.0×6.5+2.5 | Φ3.2×6.75+2 | Φ3.4×6+3 | Φ3.8×7+2.5 | |
筒体转速(r/min) | 24.5 | 22.4 | 20.4 | 20.4 | 19.7 | 18.3 | 18.3 | 16.9 | 17.5 | 16.4 | |
生产能力(t/h) | 3-5 | 8-9 | 12-14 | 11-12 | 13-14 | 16-17 | 19-20 | 25-30 | 28-30 | 38-40 | |
进料粒度(mm) | <25 | <25 | <25 | <25 | <25 | <25 | <25 | <25 | <25 | <25 | |
研磨体装载量(t) | 7.5 | 20 | 22 | 22.5 | 28 | 32 | 43 | 50 | 55 | 80 | |
主减速机 | ZD40 | ZD60 | ZD60 | ZD60 | ZD70 MBY450 |
ZD70 MBY500 |
ZD80 MBY560 |
JDX560 | JDX710 | MBY800 | |
主电动机(kw) | 95 | 250 | 280 | 315 | 400 | 500 | 630 | 710 | 800 | 1250 | |
总重量(t) | 29 | 46 | 54 | 76 | 98 | 107 | 124 | 148 | 162 | 215 |
